平面コイル
特長
当社独自のファインピッチ技術である、超微細・高精細回路かつ高背・高アスペクト比回路形成技術を応用し、量産化している製品として、当社独自開発の平面コイルFPCがあります。これは、薄い基板上に超微細かつ高背回路を渦巻状に形成したものです。

写真

SEM画像

拡大画像
当社の平面コイルの強み
当社の平面コイルは、一般的な平面コイルと比較すると回路が高精細であることを特徴としております。
そのため同じ製品サイズでよりインダクタンスを大きくしたり、同じインダクタンスで製品サイズをより小さくすることが可能となります。
そのため同じ製品サイズでよりインダクタンスを大きくしたり、同じインダクタンスで製品サイズをより小さくすることが可能となります。

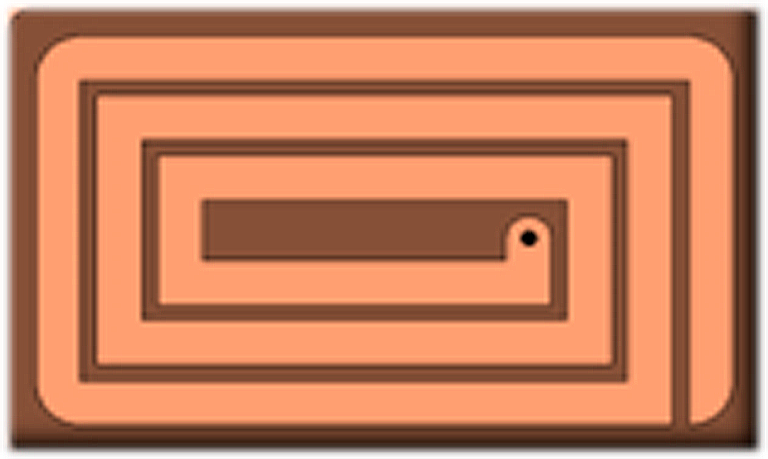

一般的な平面コイルのイメージ
(PCB、他)

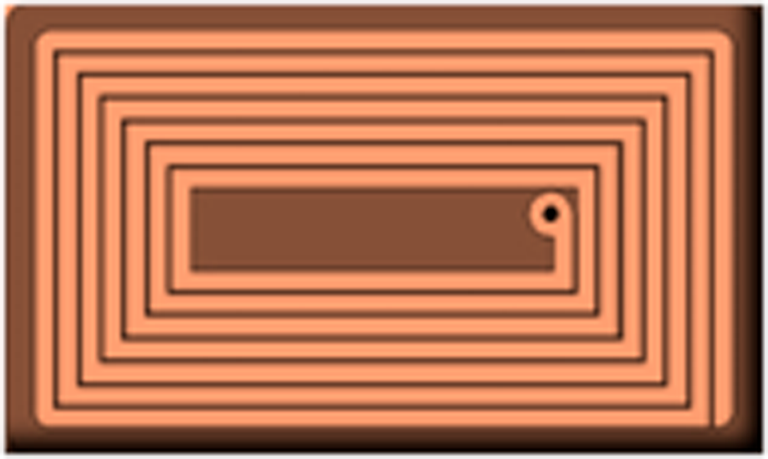

当社の平面コイルのイメージ
(FPC)

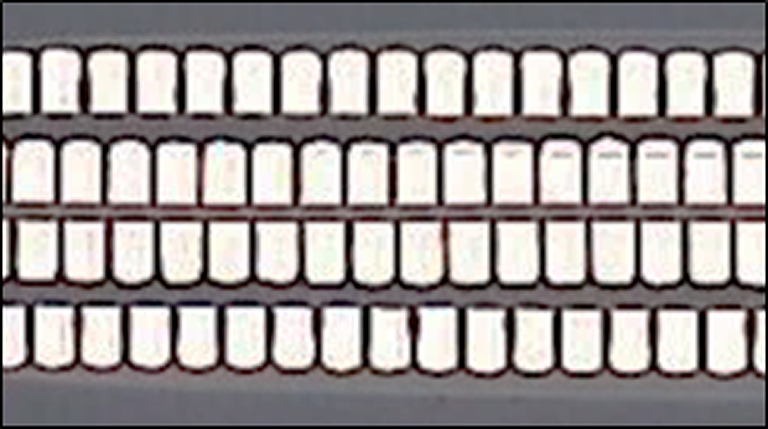

当社コイルの断面写真
4層構成コイル(開発品)

このような非常に高精細な回路形成を可能としているのが「セミアディティブ方式(SAP)」の技術になります。
従来の製法(サブトラクティブ方式)は、銅を削ることで回路(配線)を形成するため、テーパー形状になり、高精細にすることが難しいという課題がありました。当社が用いるセミアディティブ方式では、銅の成長にて回路を形成します。これにより垂直な回路を築くことができ、非常に高精細な回路の形成が可能となります。
従来の製法(サブトラクティブ方式)は、銅を削ることで回路(配線)を形成するため、テーパー形状になり、高精細にすることが難しいという課題がありました。当社が用いるセミアディティブ方式では、銅の成長にて回路を形成します。これにより垂直な回路を築くことができ、非常に高精細な回路の形成が可能となります。

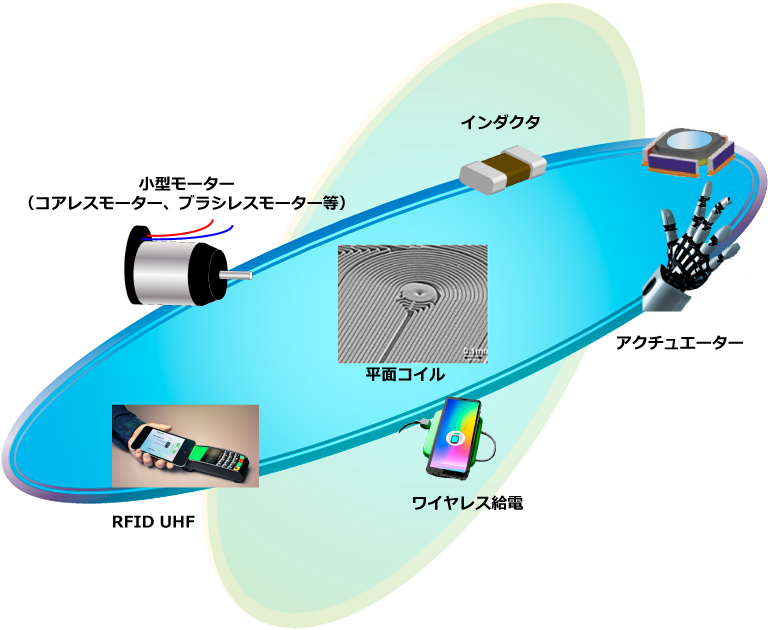

平面コイルの適用事例(アプリケーション)

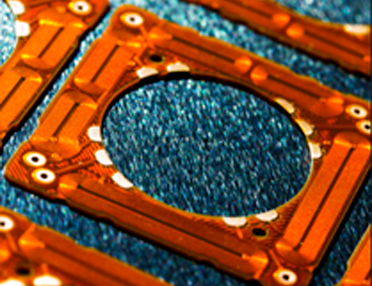

アクチュエーター用平面コイル
通電することで磁石になる性質を用いて、相対する永久磁石を動かします。スマートフォン用カメラなどの薄さが求められる機構に適しております。

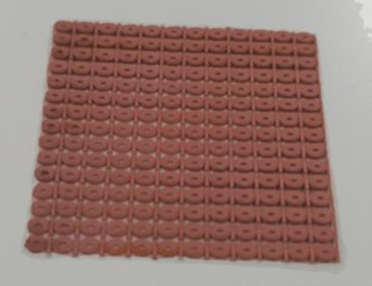

インダクタ用コイル
受動部品向けの非常に小さい製品です。 1~2mm程度のコイルになります。下記のようにシート状にして出荷することも可能であり、製造工程の負荷軽減に貢献します。

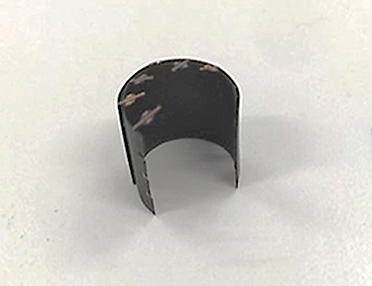

モーター用コイル
円筒加工化した平面コイルです。モーター駆動用に向けた、開発中のモデルになります。
