高屈曲FPC

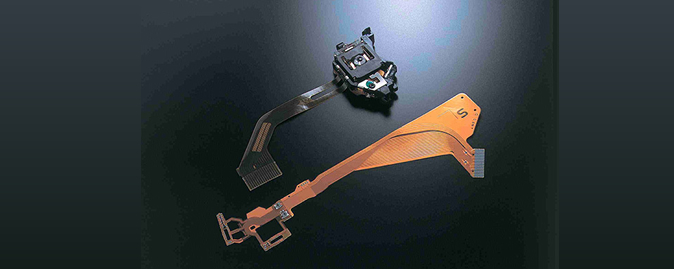

高屈曲FPC
電子機器の薄型軽量化に対応し、可動部分の配線として柔軟でかつ高い信頼性を有するFPCを提供いたします。
また、高温環境下での屈曲性に優れたFPCも提供可能です。

特長

特長1

高屈曲耐性

光ピックアップ、携帯電話ヒンジ部等、繰り返し屈曲が要求される箇所へ適用可能です。
  • 光ピックアップ:3,000万回以上
  • 携帯ヒンジ:20-100万回以上
高屈曲FPC①
高屈曲FPC②
高屈曲FPC③

特長2

省スペース配線

屈曲半径を小さくできるため、様々なタイプのヒンジへ対応可能です。
  • 光ピックアップ:R>2mm
  • 携帯ヒンジ(スライド):R>1mm
スライドタイプ
スライドタイプ
アルファタイプ
αタイプ
クランクタイプ
クランクタイプ
スプリングタイプ
スプリングタイプ

特長3

高温環境下での屈曲性保持

HDD(ハードディスクドライブ)等、高温環境下で動作する箇所にも適用可能です。
  • 85℃(R2.5mm、1億回以上)
光ピックアップ
HDD

適用用途

光ピックアップ、ハードディスクドライブ(HDD)、ヒンジ
